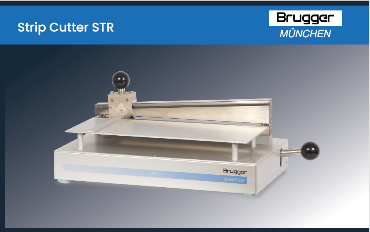

Strip cutter STR
Prodotti > Strumentazione per il packaging
Descrizione
Questo strumento di precisione può essere utilizzato ogni volta che si desidera ottenere provini a forma di striscia realizzati in pellicola, carta, cartone e materiali simili. Il modello STR standard ha una larghezza di taglio di 15 mm e una lunghezza di taglio fino a 300 mm per produrre provini personalizzati.
Caratteristiche
- Elevata riproducibilità: i bordi di taglio netti e il dimensionamento esatto garantiscono un’elevata riproducibilità delle prove consecutive.
- Facilità d’uso: questo dispositivo di facile utilizzo può essere messo in funzione ovunque; non sono richiesti requisiti particolari di laboratorio.
- Utensile da taglio: utilizziamo lame standardizzate, disponibili nei negozi di ferramenta di tutto il mondo.
- Larghezze di taglio flessibili: lo STR è disponibile anche con larghezze di taglio personalizzate. Sono disponibili larghezze di taglio fisse comprese tra 15 mm (0,59 pollici) e 25,4 mm (1 pollice).
- Manutenzione semplice: le lame possono essere facilmente sostituite secondo necessità.
- Lunga durata: la produzione di alta qualità aggiunge valore e riduce i tempi di inattività complessivi.
- Sicurezza: una struttura speciale elimina praticamente ogni rischio di lesioni durante il processo di taglio.
- Prospettive future: il dispositivo soddisfa i crescenti requisiti di controllo qualità nel settore dell’imballaggio.
Applicazione tipica
Lo Strip Cutter è particolarmente indicato per alla preparazione di campioni per i seguenti dispositivi:
- Termosaldatrice HSG-CC
- Dispositivo di fissaggio a caldo
- Prova di trazione universale VNG-E
| Specifiche | |
| Larghezza di taglio | 15 mm, a scelta 25,4 mm (1 pollice) o larghezze intermedie |
| Lunghezza di taglio | 300 mm |
| Spessore del campione | max 300 µm |
| Dimensioni | 530 x 260 x 220 mm |
| Peso | 8 Kg |
| Temperatura di stoccaggio | da 0 °C a |
| Temperatura di esercizio | 15 °C - 35 ° |
| Umidità relativa | max. 80%, senza condensa |
| Standard | ISO 527 3 - Materie plastiche - Determinazione delle proprietà di trazione |
| Accessori necessari | Lame industriali |
Funzionamento
Per tagliare il campione:

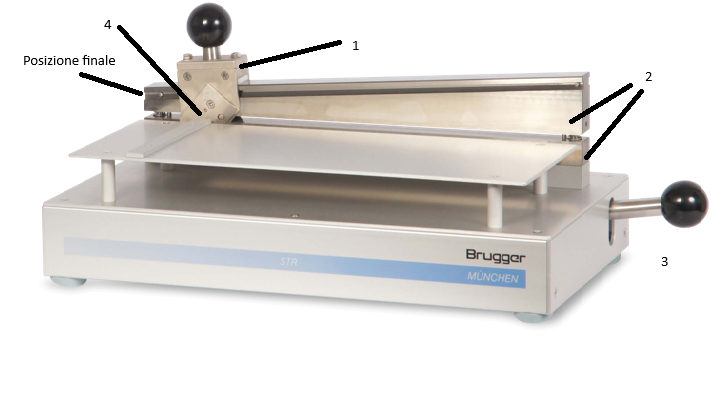

• Fare riferimento alla figura.
• Preparare il campione. Assicurarsi che uno dei bordi non superi i 300 mm.
• Posizionare il campione tra le guide di serraggio (2). Si può inserire il campione sia dal lato sinistro che da quello destro.
• Fissare il campione premendo verso il basso la leva (3).
• Tenere premuta la leva e tirare rapidamente il dispositivo di taglio verso la leva.
• Rimuovere con cautela il campione tagliato, che si trova tra le guide di serraggio.
Attenzione! I bordi delle guide di serraggio sono estremamente affilati.
Manutenzione
Non è richiesta alcuna manutenzione specifica. Se necessario, è necessario sostituire o capovolgere le lame nei due dispositivi di fissaggio (4) del dispositivo di taglio (1).
Per sostituire o capovolgere le lame:
• Spostare il dispositivo di taglio (1) verso la leva.
• Utilizzando un cacciavite Phillips adatto, svitare le viti del dispositivo di fissaggio (4) e rimuovere il dispositivo stesso.
• Ruotare o sostituire la lama secondo necessità.
• Attenzione! Per evitare lesioni, prestare la massima attenzione durante la sostituzione o la rotazione delle lame.
• Suggerimento: se si gira la lama, contrassegnarla con un pennarello indelebile, evitando così di utilizzare più volte i bordi smussati.
• Rimontare il dispositivo di fissaggio e serrare le viti.
• Ripetere i passaggi precedenti per sostituire la lama nel secondo dispositivo di fissaggio.
• Riportare il dispositivo di taglio nella posizione finale
Operatività
Per tagliare il campione:
Fare riferimento alla figura a fianco
• Preparare il campione. Assicurarsi che uno dei bordi non superi i 300 mm.
• Posizionare il campione tra le guide di serraggio (2). È possibile inserire il campione
• sia dal lato sinistro che dal lato destro.
• Fissare il campione premendo verso il basso la leva (3).
• Tenere premuta la leva e tirare rapidamente il dispositivo di taglio verso la leva.
• Rimuovere con cautela il campione tagliato che si trova tra le guide di serraggio (2).
Attenzione! I bordi delle guide di serraggio sono estremamente affilati.
• Attenzione! Per evitare lesioni, prestare estrema attenzione durante la
sostituzione o la rotazione delle lame.
• Suggerimento: se si gira la lama contrassegnarla con una penna indelebile, evitando così di utilizzare più volte i bordi smussati.
• Ricollegare il dispositivo di fissaggio e serrare le viti.
• Ripetere i passaggi precedenti per sostituire la lama nel secondo dispositivo di fissaggio. • Riportare il dispositivo di taglio nella posizione finale.
Manutenzione
Non è richiesta alcuna manutenzione specifica
Se necessario sostituire o girare le lame nei due dispositivi di fissaggio (4) del dispositivo di taglio (1).
Per sostituire o capovolgere le lame:
- Spostare il dispositivo di taglio (1) verso la leva.
- Utilizzando un cacciavite Phillips adatto, svitare le viti sul dispositivo di fissaggio (4) e rimuovere il dispositivo di fissaggio.
- Capovolgere o sostituire la lama secondo necessità
Attenzione! Per evitare lesioni, prestare estrema attenzione durante la sostituzione o la rotazione delle lame.
• Suggerimento: se si gira la lama contrassegnarla con una penna indelebile, evitando così di utilizzare più volte i bordi smussati.
• Ricollegare il dispositivo di fissaggio e serrare le viti.
• Ripetere i passaggi precedenti per sostituire la lama nel secondo dispositivo di fissaggio.
• Riportare il dispositivo di taglio nella posizione finale.
