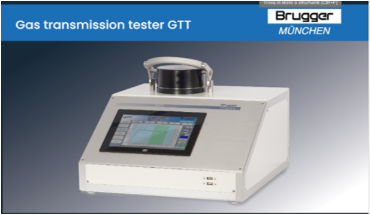

Gas Trasmission GTT
Prodotti > Strumentazione per il packaging
Descrizione
Il GTT viene utilizzato per misurare la permeabilità ai gas di pellicole e materiali simili.
Caratteristiche
- Il dispositivo è stato progettato senza parti soggette a usura, il che lo rende eccezionalmente facile a bassa manutenzione.
- È dotato di un sensore estremamente robusto (sensore di pressione piezoresistivo) ed è in grado di resistere all’improvviso ingresso di aria durante una misurazione senza subire alcun danno. È inoltre immune alla sovrasaturazione che può compromettere i sensori elettrochimici.
- Un sensore di pressione preciso e a temperatura stabilizzata, unito a un software di analisi intelligente, consente misurazioni altamente sensibili della trasmissione di gas.
- La sua capacità di misurare direttamente la trasmissione di gas di un’ampia gamma di gas di prova diversi aumenta significativamente il numero di potenziali applicazioni di questo dispositivo. Ad esempio, le proprietà dei materiali sottoposti a prova possono spesso essere misurate in modo molto più rapido e preciso. Il dispositivo non richiede alcuna modifica per essere utilizzato con gas di prova diversi.
- Il dispositivo è dotato di una modalità di risparmio del gas in cui la portata del gas di prova può essere ridotta a circa 1,2 l all’ora; in questo modo, il contenuto di una piccola bombola standard da 10 l è sufficiente per 60 giorni di misurazione.
- Diverse modalità di misurazione consentono di calcolare valori che includono il ritardo temporale. Ciò è necessario per determinare ulteriori proprietà fisiche quali la solubilità e il coefficiente di diffusione.
- Durante il processo di campionamento, la temperatura viene controllata elettrotermicamente tramite elementi Peltier ultraprecisi ed efficienti dal punto di vista energetico, coprendo l’intero intervallo di temperatura compreso tra 15 °C e 45 °C, tradizionalmente utilizzato per le misurazioni. Ciò offre all’utente numerose opzioni per determinare altre proprietà dei materiali, come l’energia di attivazione.
- L’umidità e la temperatura del gas di prova vengono campionate continuamente durante l’intera misurazione. Un kit di installazione opzionale, insieme a un software potenziato, consente di umidificare i gas di prova all’interno del GTT.
- Il principio di misurazione utilizzato comporta requisiti relativamente bassi per la generazione del vuoto. Poiché il livello di pressione iniziale non ha alcun impatto in un ampio intervallo (fino a 10 hPa), è sufficiente una semplice pompa a palette o una pompa a membrana multistadio.
| Specifiche | |
| Metodo di prova | Determinazione quantitativa del tasso di trasmissione del gas dei materiali in pellicola mediante metodi a pressione differenziale (metodi manometrici) secondo la norma ISO 15105-1 |
| Gas di prova | Tutti i gas inerti e non corrosivi |
| Portata del gas di prova | circa 50 cm³/min \ 20 cm³/min utilizzando la modalità di risparmio del gas |
| Campo di misura | da 0,05 cm³/(m²×d×bar) a 20.000 cm³/(m²×d×bar) [fino a 10E6 cm³/(m²×d×bar) con mascheramento |
| Tasso di perdita del sistema dii prova | migliore di 0,05 cm³/(d×bar) |
| Sensore di pressione | elemento piezoresistivo, stabilizzato in temperatura |
| Intervallo | 0 hPa a 1000 hPa Int(1,2 bar max.) |
| Tolleranza | migliore dello 0,3% FS |
| Risoluzione (display) | 0,1 hPa |
| Gas di prova per sensore di umidità | da 0 hPa a 1200 hPa |
| Tolleranza | migliore del 3% |
| Gas di prova per sensore di temperatura | da 0°C a 80°C |
| Tolleranza | migliore del 3 % |
| Intervallo di temperatura del campione | da 15°C a 45°C |
| Tolleranza | migliore del 1% |
| Sabilità della temperatura | migliore di 0,2°C |
| Controllo | integrato, PC con pannello touch da 10", standard industriale elevato |
| Peso | 22kg |
| Temperatura di stoccaggio | 0°C – 50°C |
| Temperatura di esercizio | 20 °C - 26 °C (da mantenere costante durante la prova) |
| Umidità relativa | max. 80%, senza condensa |
| Collegamento elettrico | 100-240 V CA, 50-60 Hz, Consumo energetico circa 150 W |
Accessori necessari
- Pompa a vuoto necessaria per il principio di misurazione
- Grasso per vuoto per sigillare il campione lungo il bordo
- Alimentazione del gas di prova, ad es.: bombola con riduttore di pressione
Opzionali
- Il controllo dell’umidità regola l’umidità relativa del gas di prova al valore desiderato
- Software per PC curx Viewer per la valutazione e l’elaborazione dei file di misurazione GTT
